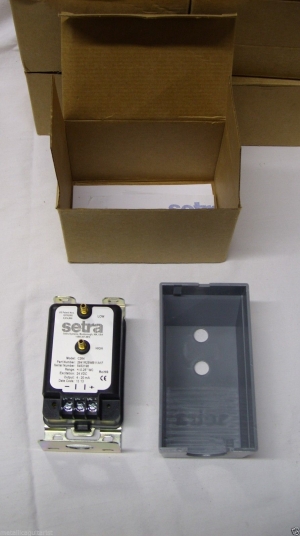

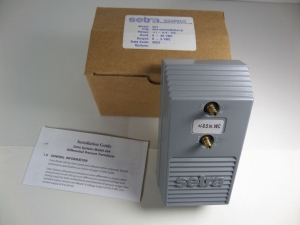

Аналоговый датчик перепада давления SETRA

Аналоговый датчик перепада давления SETRA (США).

Компания SETRА начало берёт с 1967г, (Setra Systems, Inc.) в настоящее время является лидером в области разработки и производства датчиков для измерения давления, ускорения и веса. Setra фокусирует усилия своих исследовательских и производственных отделов на разработке датчиков и измерительных систем, основанных на высокоточном емкостном принципе. Основатели компании, доктора наук Y.T. Li и S.Y. Lee, профессоры и заслуженные деятели Массачусетского технологического института, они также принимают активное участие в разработке новых емкостных принципов измерения, сила инноваций – сердце продуктов Setra. Setra имеет сертификат ANSI-ASQSO 9001:2008  Национального Комитета по Обеспечению Качества. Этот престижный сертификат требует от Setra поддержания системы контроля качества для наиболее полного удовлетворения потребностей клиентов через контроль  проектирования, производства и программы по обучения персонала. Компания Setra Systems, Inc. располагается на 23-х акрах в Броксборге, штата Массачусетс.  Производственные, офисные здания компании Setra занимают в общей сложности площадь в 100 000 квадратных футов. Название компании Setra это сокращение от первых букв английских слов Signal and Energy Transduction, обозначающих сигнал, энергия и преобразование.

Датчик реле перепада давления воздуха с диапазонами ( in WC - дюймов водяного столба):

       0..0,1 in WC   (0...24.91Па);                                   ±0,1 in WC   (±24.91Па);

       0..0,25 in WC   (0...62.27Па);                                 ±0,25 in WC   (±62.27Па);

       0..0,5 in WC   (0...124.54Па);                                 ±0,5 in WC   (±124.54Па);

       0..1 in WC   (0...249.08Па);                                    ±1 in WC   (±249.08Па);

       0..2.5 in WC   (0...622.71Па);                                 ±2.5 in WC   (±622.71Па);

       0..3 in WC   (0...747.25Па);                                    ±3 in WC   (±747.25Па);

       0..5 in WC   (0...1245.41Па);                                   ±5 in WC   (±1245.41Па);

       0..10 in WC   (0...2490.82Па);                                 ±10 in WC   (±2490.82Па);

       0..15 in WC   (0...3736.23Па).                                 ±15 in WC   (±3736.23Па).

Характеристики:

Выходной синал: 0..5В, 4..20мА;

Точность; ±1% FS;

Не линейность: ±0.96% FS;

Гистерезис: 0.10% FS;

Рабочая температура -18ºС...+79ºС;

Климатическое исполнение IP44;

Вес: 311гр;

Габариты 139.83 х 76,2 х 61,06  (мм);

Электрические характеристики (тип Выхода 0..5VDC):

Подсоединение трёхпроводное;

Напряжение питание: 9...30VDC;

В случае измерения давления в диапазоне  ±х in WC:

            нулевое значение давления равно  2.5VDC;

Выходное сопротивление 100 Ом;

 Электрические характеристики (тип Выхода 4..20мА):

 Подсоединение двухпроводное;

Напряжение питания: 24VDC (напряжение при заводской калибровки);

                       мин напряжение 9VDC + 0.02 x (Сопротивление приемника а также линии);

                       макс - 30 + 0,004 х (Сопротивление приемника а также линии);

В случае измерения давления в диапазоне  ±х in WC:

            нулевое значение давления равно  12мА (Выход нуля заводской настройки варирует в пределах ± 0.16mA);

Внешняя нагрузка 0...800 Ом;
