Система моніторингу та керування кліматом у приміщеннях інкубатору та агрегатами підготовки повітря.
Опис об'єкта керування:
Підприємство має у своєму складі 6 Інкубаторів. Кожний інкубатор представляє собою комплекс приміщень:
- - Вентиляційна камера, де розміщене вентиляційне обладнання та система повітроводів.
- - Інкубаційна зала, куди подається підготовлене повітря, а також забирається рециркуляційне повітря в вентиляційну систему. Повітря з цього коридору подається напряму в інкубаційні камери;
- - Приміщення верхньої зони яке знаходиться над інкубаційною залою. В це приміщення скидається тепле повітря з інкубаційних камер. Це повітря вміщує високий вміст CO2 та має високу температуру більше 28 градусів у різні пори року.
Вентиляційна система складається з:
- - вхідної групи, це припливна повітряна засувка, припливний повітряний фільтр G4;
- - рециркуляційної секції, це група рециркуляційних засувок на самому вентиляційному агрегаті та дві рециркуляційні засувки на вході в рециркуляційних повітропроводів ;
- - першої секції нагріву, тип теплоносія пропіленгліколь;
- - другої секції нагріву , тип теплоносія вода;
- - секції охолодження;
- - вентилятор.
Завдання системи автоматизації:
- 1.) Необхідно контролювати та регулювати температуру та відносну вологість у коридорі у заданих межах;
- 2.) За допомогою рециркуляційних засувок використовувати тепле повітря з приміщення верхньої зони або повітря з інкубаційної зали;
- 3.) Контролювати СО2 у інкубаційному залі за допомогою регулювання повітряної засувки свіжого повітря вентиляційної системи;
- 4.) Контролювати та регулювати перепад тиску між інкубаційної зали та суміжними технічними приміщеннями за допомогою регулювання обертів припливного вентилятора частотним перетворювачем;
- 5.) Керувати вентиляційною системою та відображати параметри її роботи;
- 6.) Виконувати запис показників у вигляді файлів, та при необхідності створювати звіти. Час запису необмежений (обмежений величиною жорсткого диску);
- 7.) Ведення протоколу роботи програмного комплексу, дій операторів, тривог, авторизації, робота обладнання, та інші.
- 8.) Інформувати операторів, інженерів про аварійні ситуації на екрані монітора, світло-сигнальною сигналізацією та за допомогою SMS інформування.
- 9.) Забезпечити стабільну роботу системи від зовнішніх впливів: грози, нестабільного живлення (часте перемикання на дизель-генератор), впливів високовольтних перешкод які потрапляють у низьковольтні мережеві лінії передачі даних.
Виконання:
Для реалізації цієї системи ми використали:
- - Центральний блок керування у вигляді сервера початкового рівня.
- - Безперебійний блок живлення з подвійним перетворенням напруги.
- - Керування системою вентиляції виконував окремий контролер у складі силового щита керування вентиляцією. Зв’язок між центральним блоком керування та контролером керування вентиляцією виконано за допомогою мережі TCP/IP(Modbus TCP)
- - Датчики температури та відносної вологості мали мережевий інтерфейс RS485 Modbus RTU та 0..10В, датчики температури PT1000;
- - Датчики перепаду тиску використали з аналоговим виходом .10В;
- - Датчик СО2 використали з виходом 0…10В;
- - Виконання SMS оповіщення виконали за допомогою GSM модуля який також під’єднувався мережею RS485 ModBusRTU.
- - Комплекс програмного забезпечення SCADA.

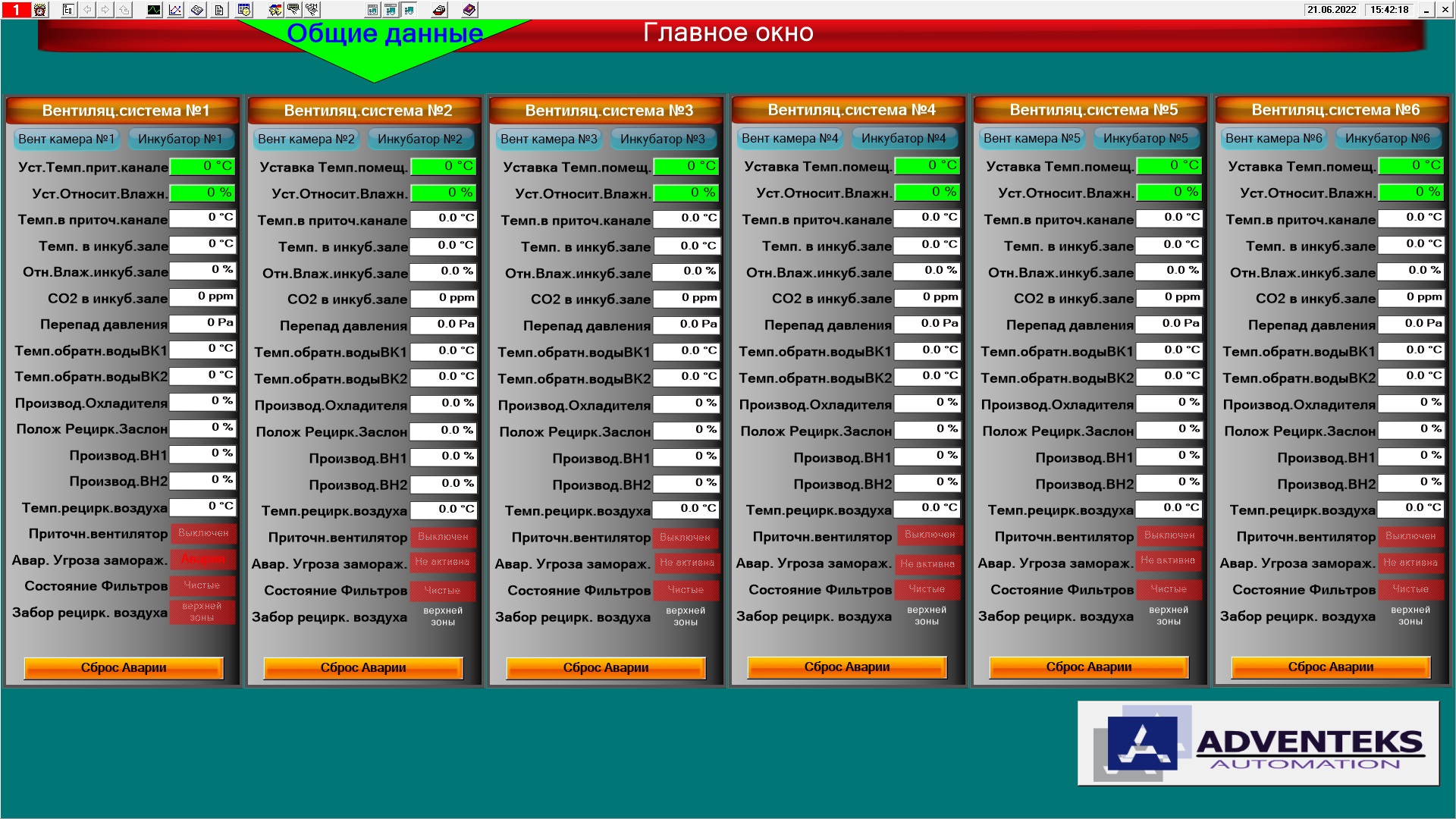

- Головне вікно робочої програми диспетчеризації.

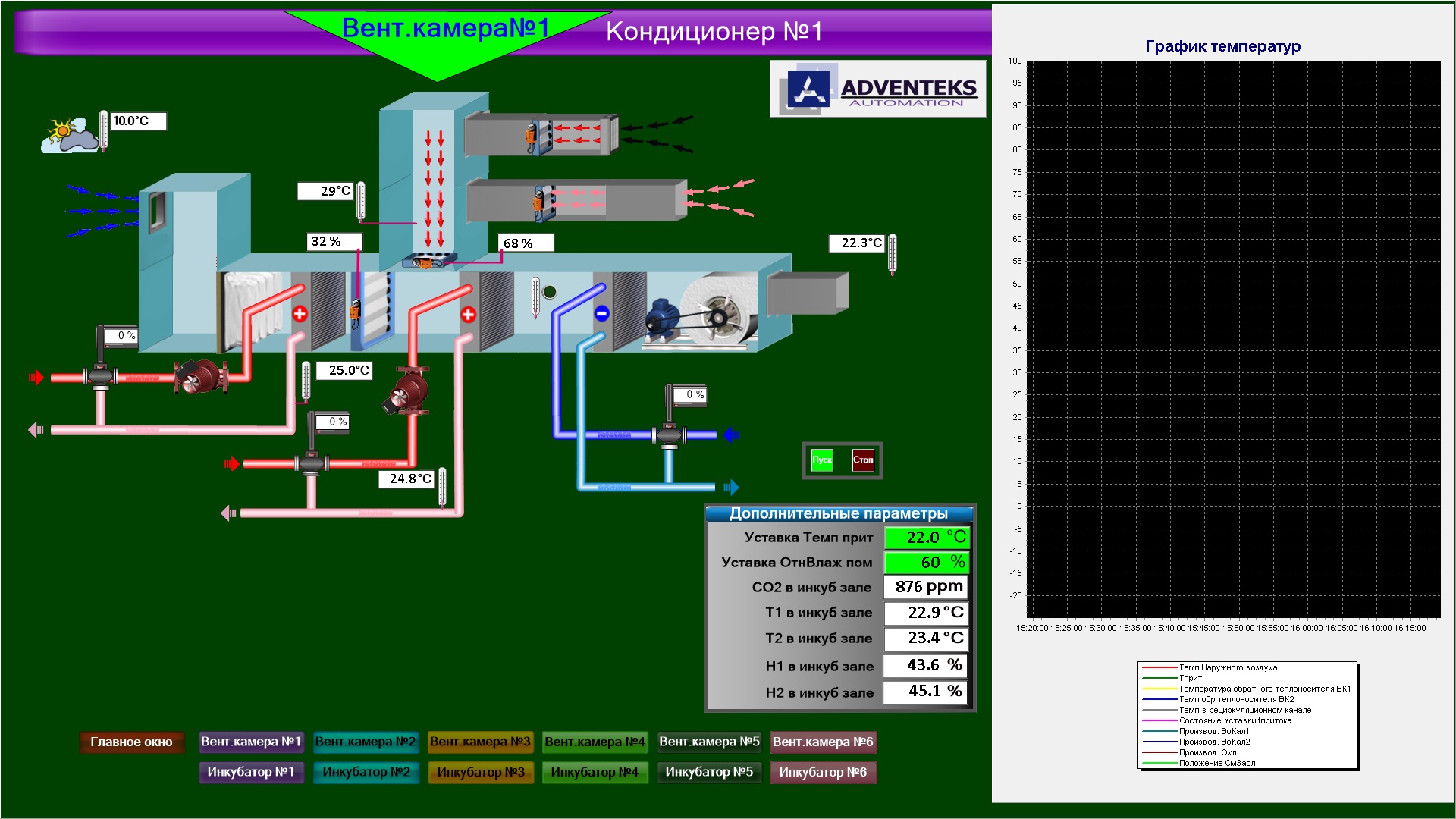

Вікно мнемосхеми моніторингу та керування вентиляційної системи (Вент. установка).

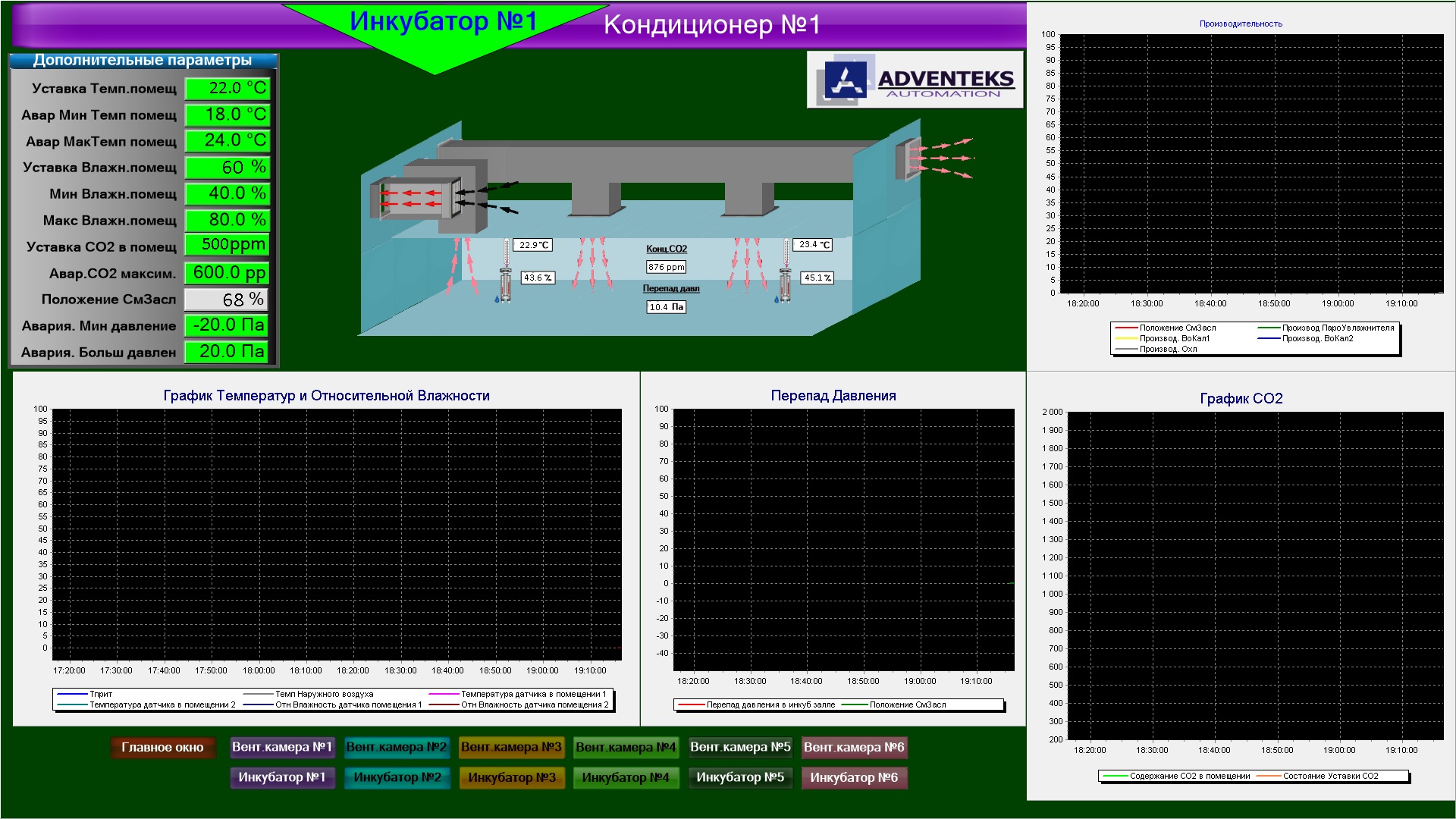

Вікно мнемосхеми інкубаційної зали.
