Система контролю та управління кліматом з віддаленим моніторингом фармацевтичного складу







Чайка схема автоматизації

 Опис об'єкта керування:

      Склад представляє собою комплекс великого приміщення готової продукції, холодильних камер в цьому приміщенні, віддаленого холодильного приміщення (який знаходиться в іншій будівлі виробництва на відстані 200м ), та вентиляційної камери де знаходиться  вентиляційна система з функціями: двома ступенями фільтрації, рекуперацією, охолодженням, нагрівом та зволоженням повітря.

Завдання системи автоматизації:

  •      1.) Контролювати температуру та відносну вологість у великому приміщенні готової продукції в заданих межах
  •      2.) Керувати вентиляційною системою та відображати параметри її роботи.
  •      3.) Контролювати температуру та відносну вологість у холодильних камерах розміщених в приміщенні складу готової продукції.
  •      4.) Контролювати температуру та відносну вологість у віддаленого холодильного приміщення на виробництві.
  •      5.) Виконувати запис показників у вигляді файлів, та при необхідності створювати звіти. Час запису необмежений (обмежений величиною жорсткого диску).
  •      6.) Інформувати операторів, інженерів про аварійні ситуації на екрані монітора, світло-сигнальною сигналізацією та за допомогою SMS інформування.
  •      7.) Забезпечити стабільну роботу системи від зовнішніх впливів: грози, нестабільного живлення (часте перемикання на дизель-генератор), впливів високовольтних перешкод які потрапляють у низьковольтні мережеві лінії передачі даних.
  •      8.) Віддалене керування та моніторинг параметрів через глобальну мережу інтернет.

Виконання:

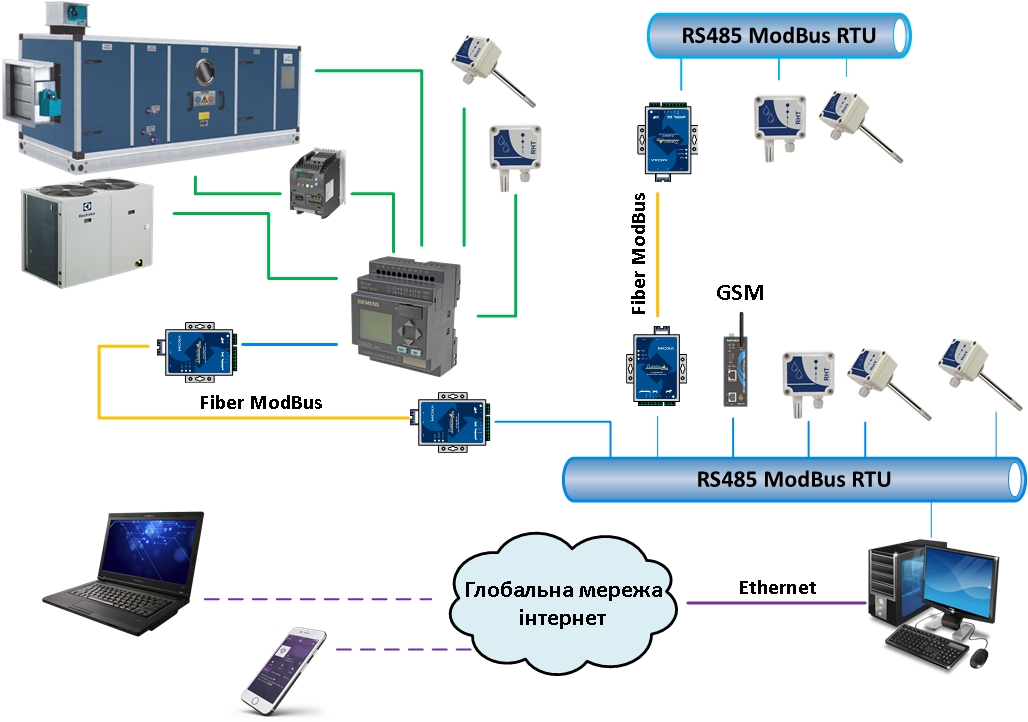

      Для реалізації цієї системи ми  використали:

  •       - Центральний блок керування у вигляді сервера початкового рівня.
  •       - Безперебійний блок живлення з подвійним перетворенням напруги.
  •       - Керування системою вентиляції виконував окремий контролер у складі силового щита керування вентиляцією. Зв’язок між центральним блоком керування та контролером керування вентиляцією виконано за допомогою оптоволоконного кабелю для забезпечення захисту.
  •       - Датчики температури та відносної вологості мали мережевий інтерфейс RS485 Modbus RTU.
  •       - Зв’язок між віддаленими датчиками, які знаходились у холодильному приміщені виробництва виконали за допомогою оптоволоконного кабелю, щоб забезпечити захист вхідних ланцюгів мережевого обладнання від впливу високовольтних перешкод.
  •       - Виконання SMS оповіщення виконали за допомогою GSM модуля який також під’єднувався мережею RS485 ModBusRTU.
  •       - Віддалений моніторинг виконали за допомогою web інтерфейсу системи.
  •       - Віддалене керування та моніторинг за допомогою віддаленого робочого столу Windows.

      - Комплекс програмного забезпечення SCADA.

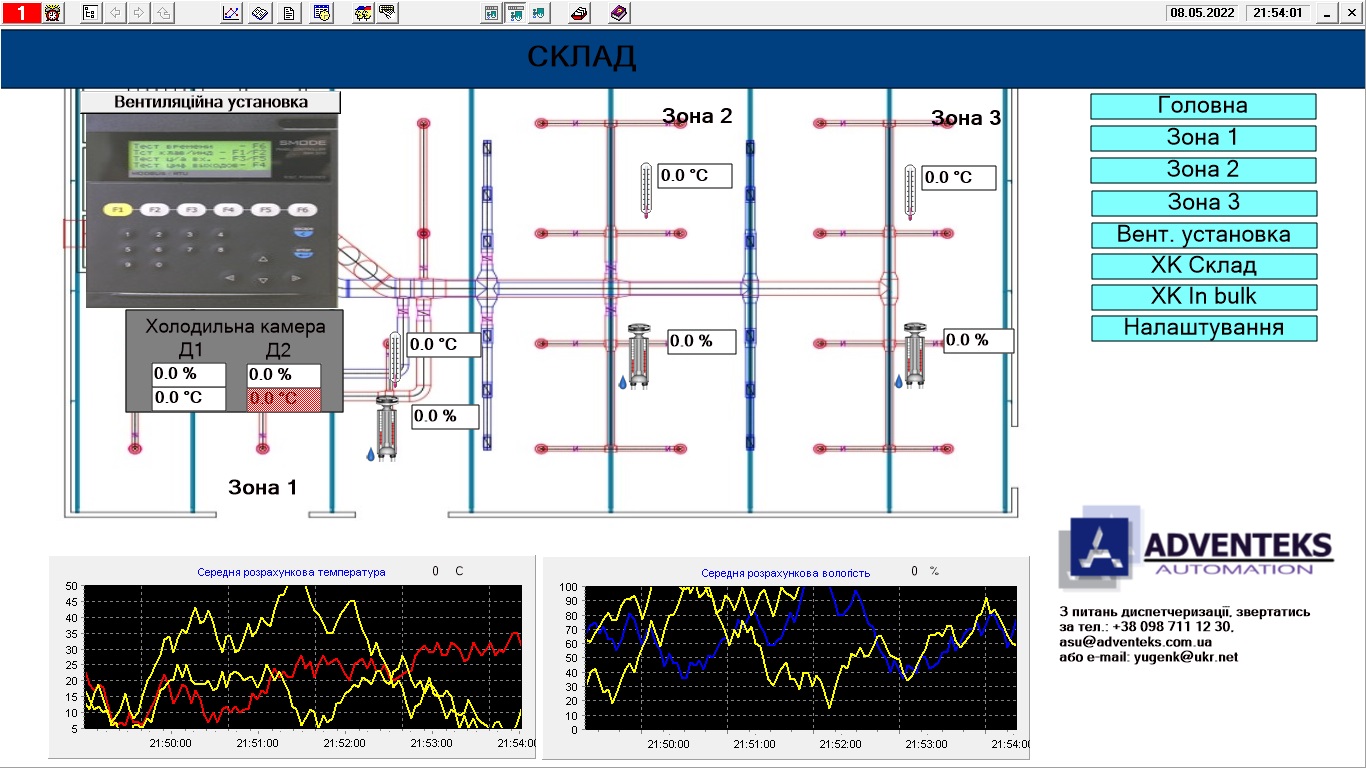

Головне вікно робочої програми диспетчеризації.

  На неї відображено план складу готової продукції розділеної на три зони в яких вимірюються температура та відносна вологість, а також розміщена холодильна камера (ХК склад) в якій вимірюються температура та вологістю. Пара датчиків у холодильній камері потрібна для заміру температури в різних частинах камери, а також для дублювання в разі виходу з ладу одного з них.

GeneralValartin



  Також на головному вікні програми відображаються графіки з показниками середніх температур та вологості.

  Показники параметрів які підсвіченні красним кольором вказує, що зв’язок з джерелом (датчики, виконавчі механізми, або контролери керування ) показника відсутній.

Вікна «Зона 1», «Зона 2», «Зона 3».

   В даному вікні відображаються графіки температури, та вологості з межами які встановлені оператором. При виході параметрів за межі, програма сигналізує про це.

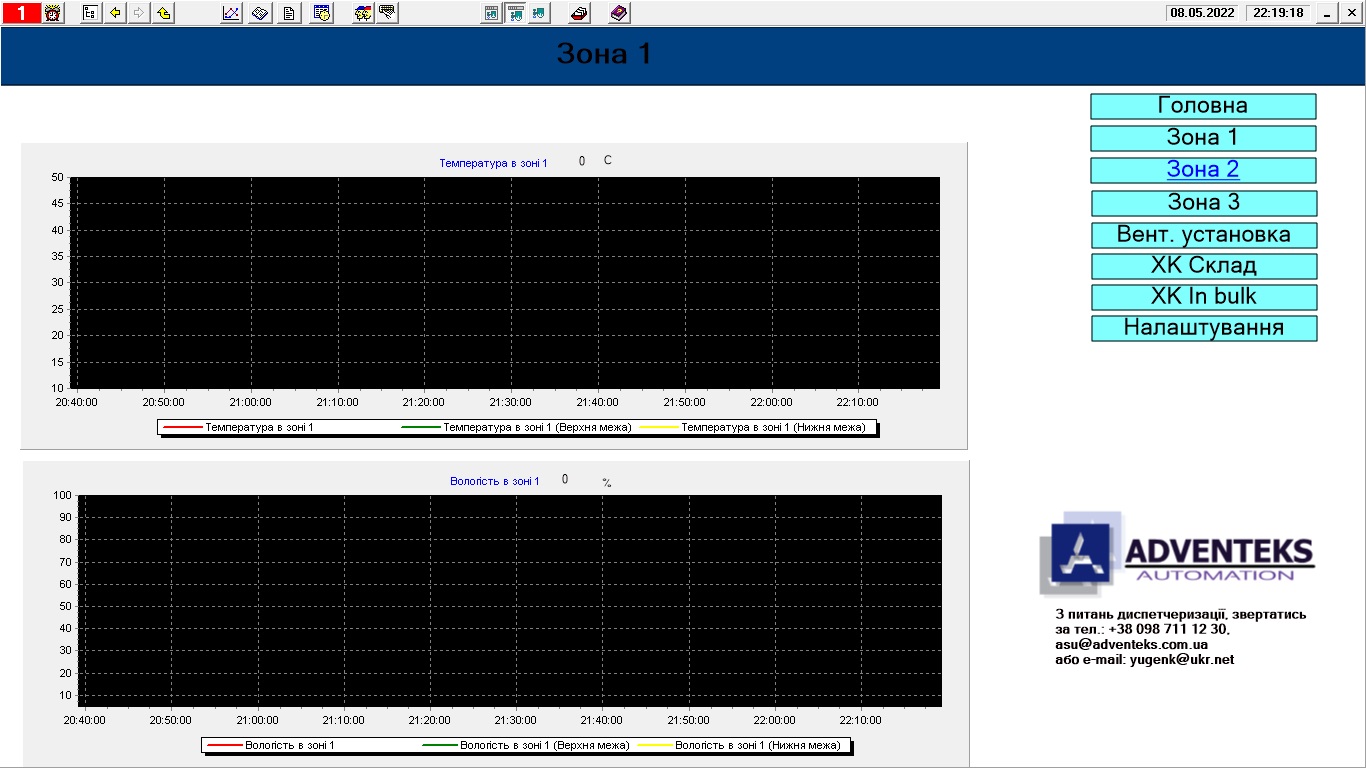

Zona1Valartin

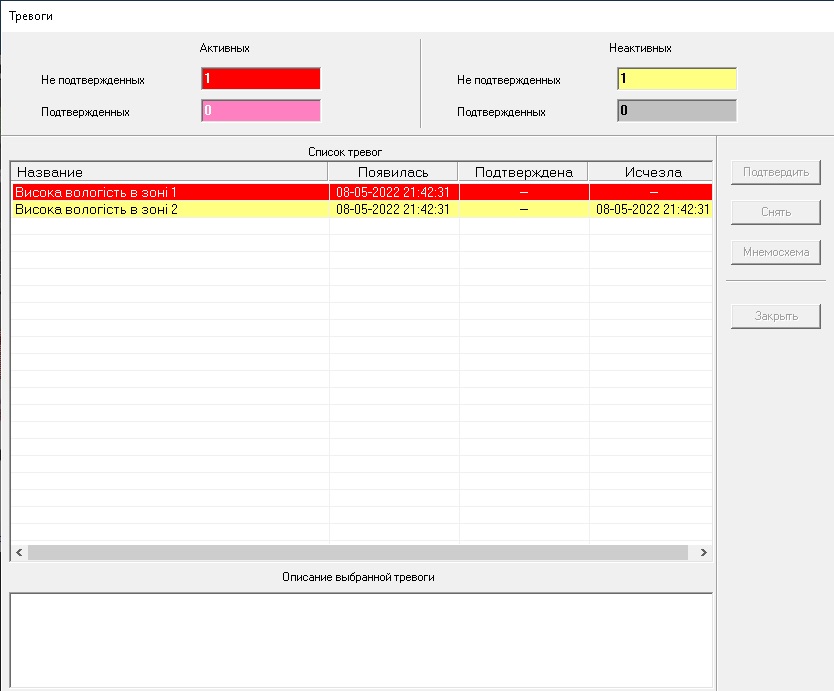

AlarmWindowValartin



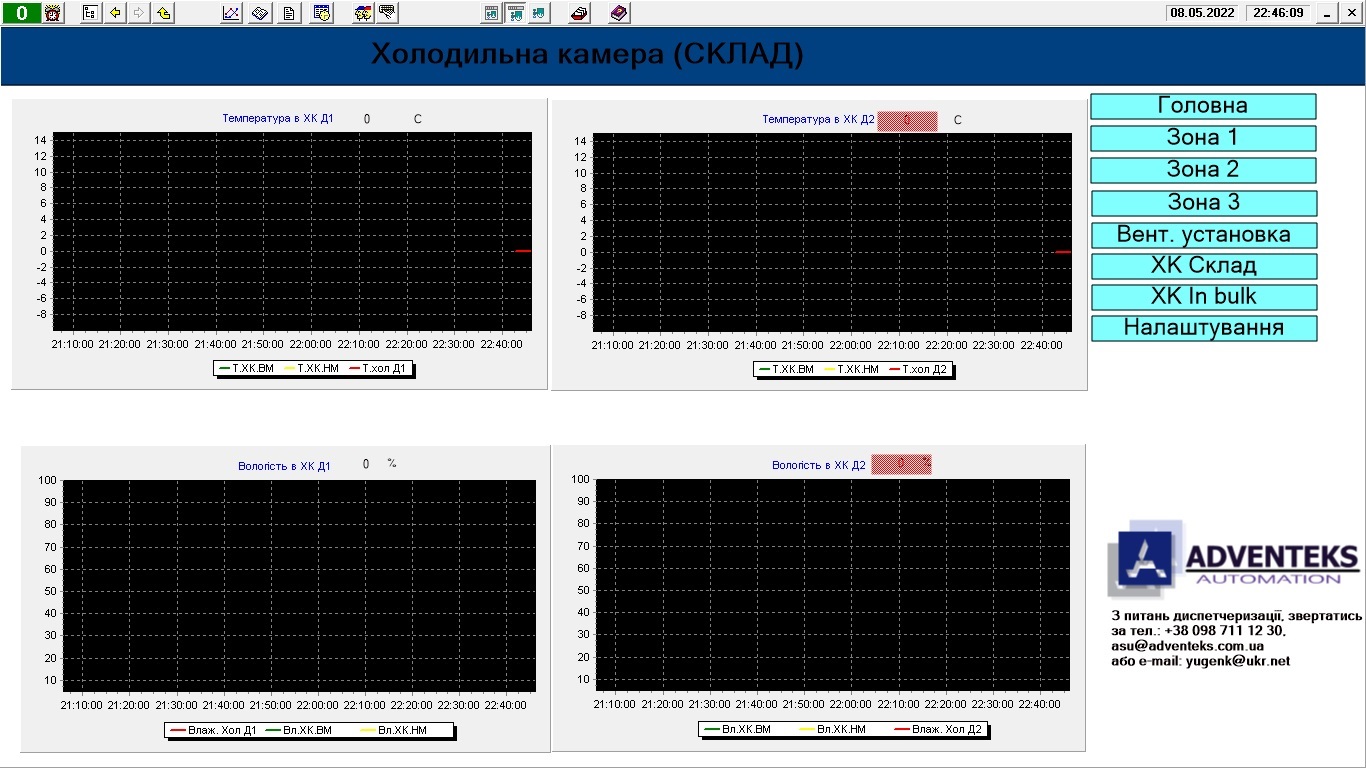

Вікно  холодильної камери (ХК Склад).

   В даному вікні відображаються графіки температури, та вологості з межами які встановлені оператором. При виході параметрів за межі, програма сигналізує про це.

GrafCoolKameraValartin

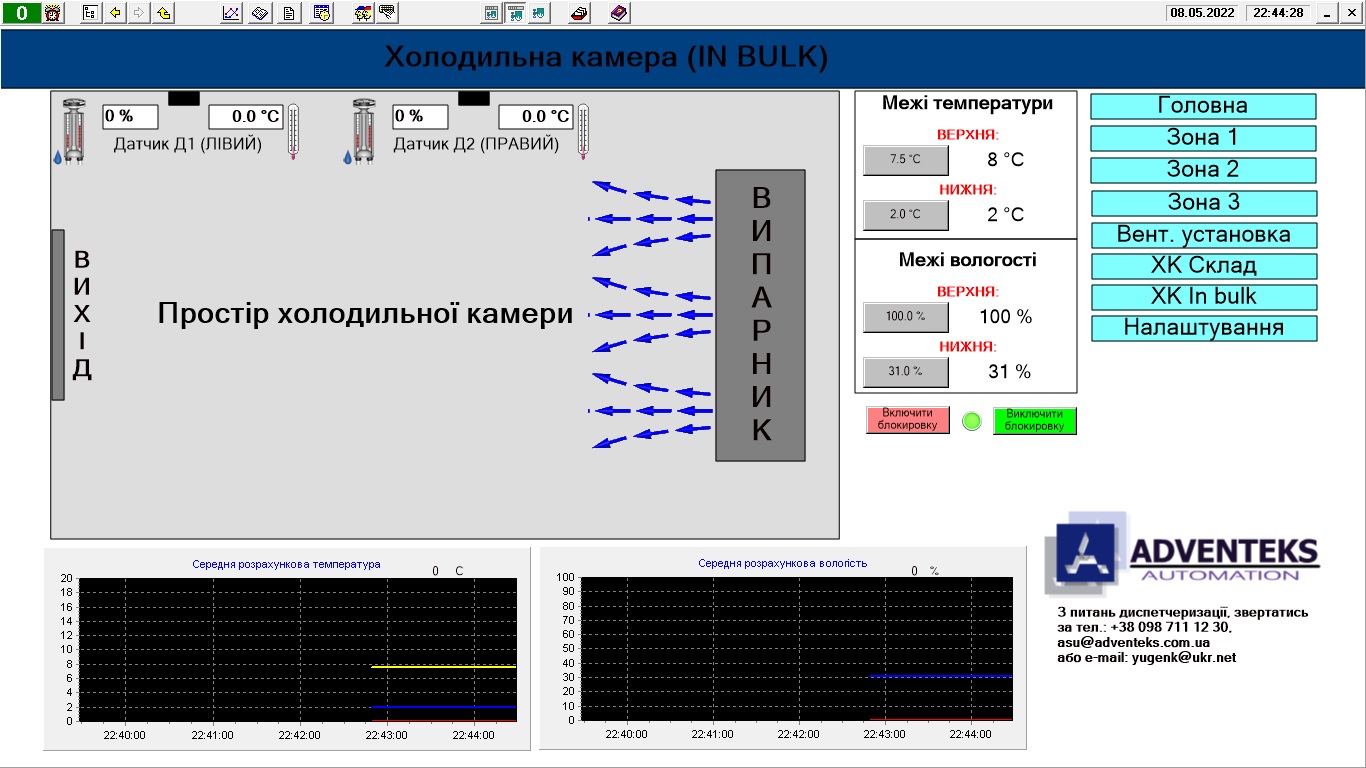

Вікно мнемосхема віддаленого холодильного приміщення будівлі виробництва (ХК In bulk).

InBulkValartin

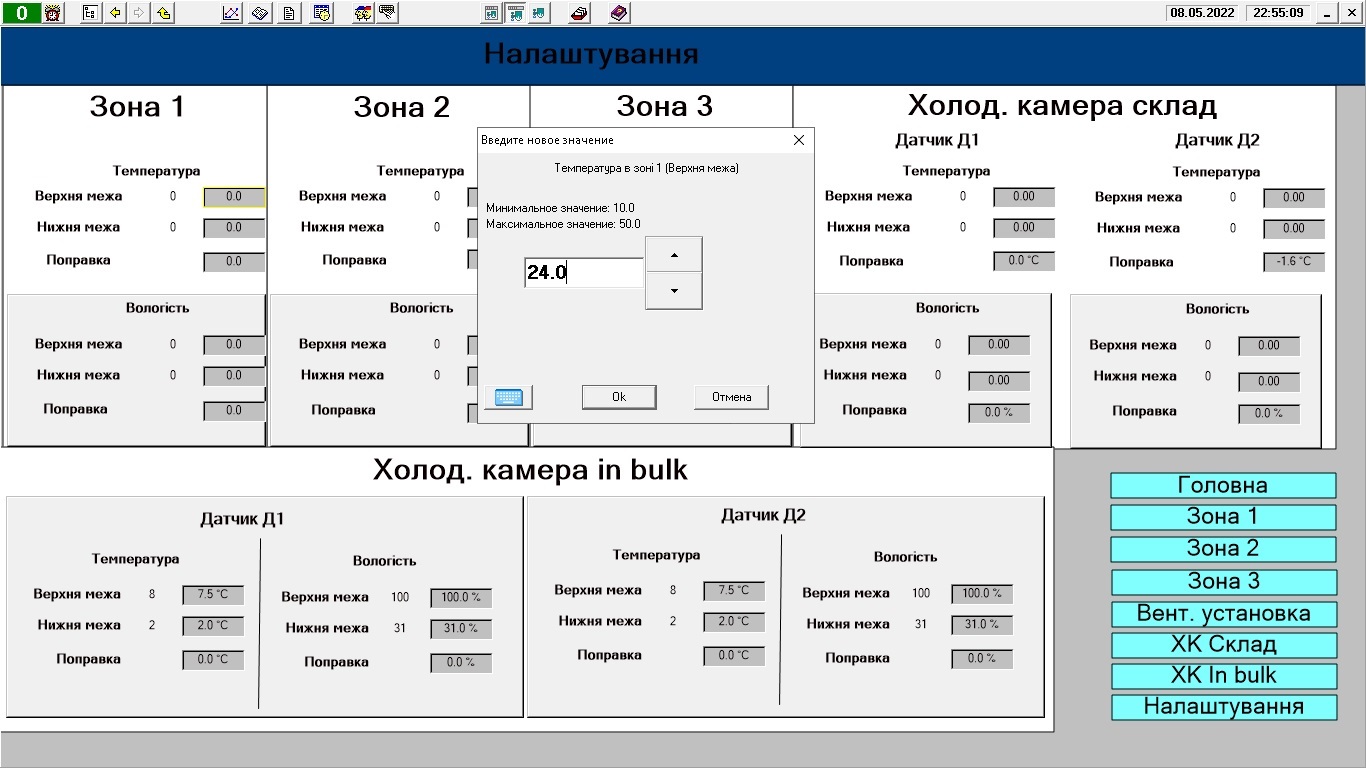

Вікно налаштування меж показників (Налаштування).

SettingValartin

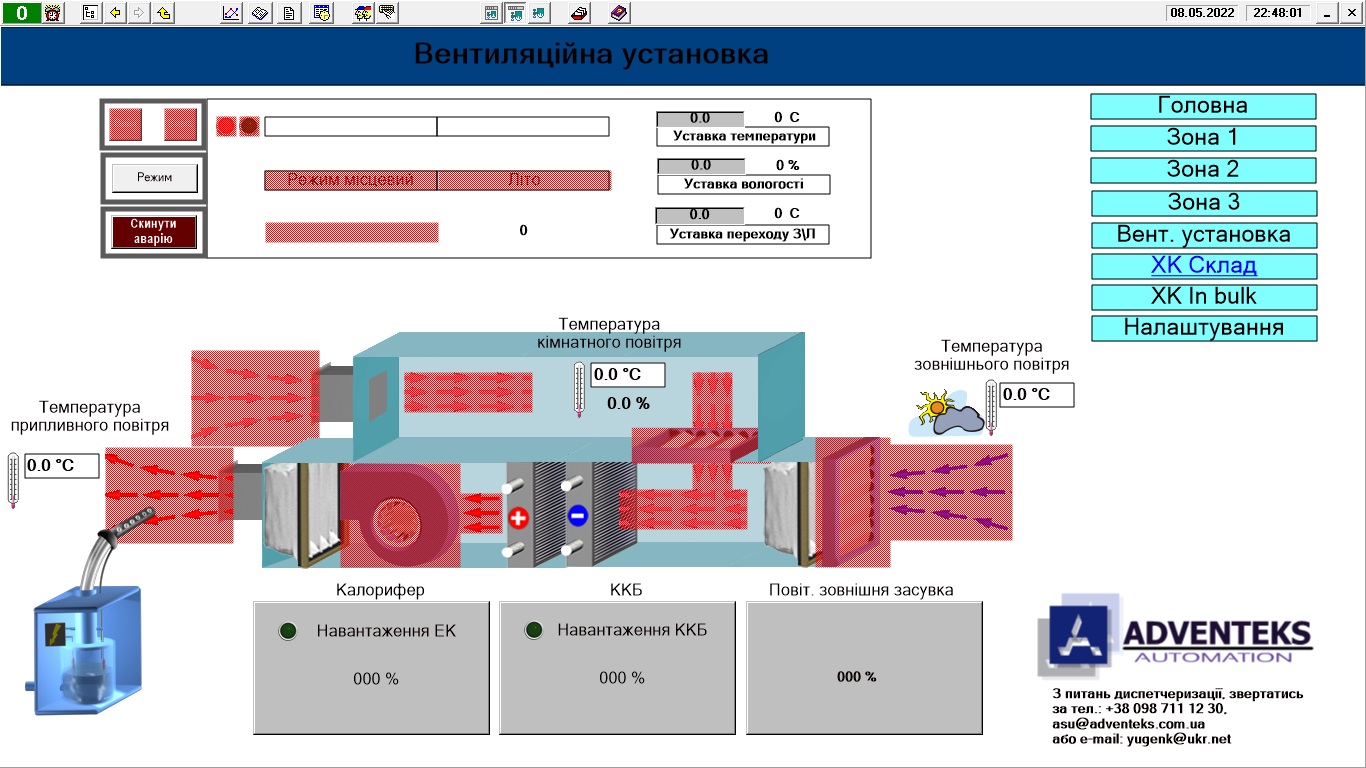

Вікно мнемосхеми моніторингу та керування вентиляційної системи (Вент. установка).

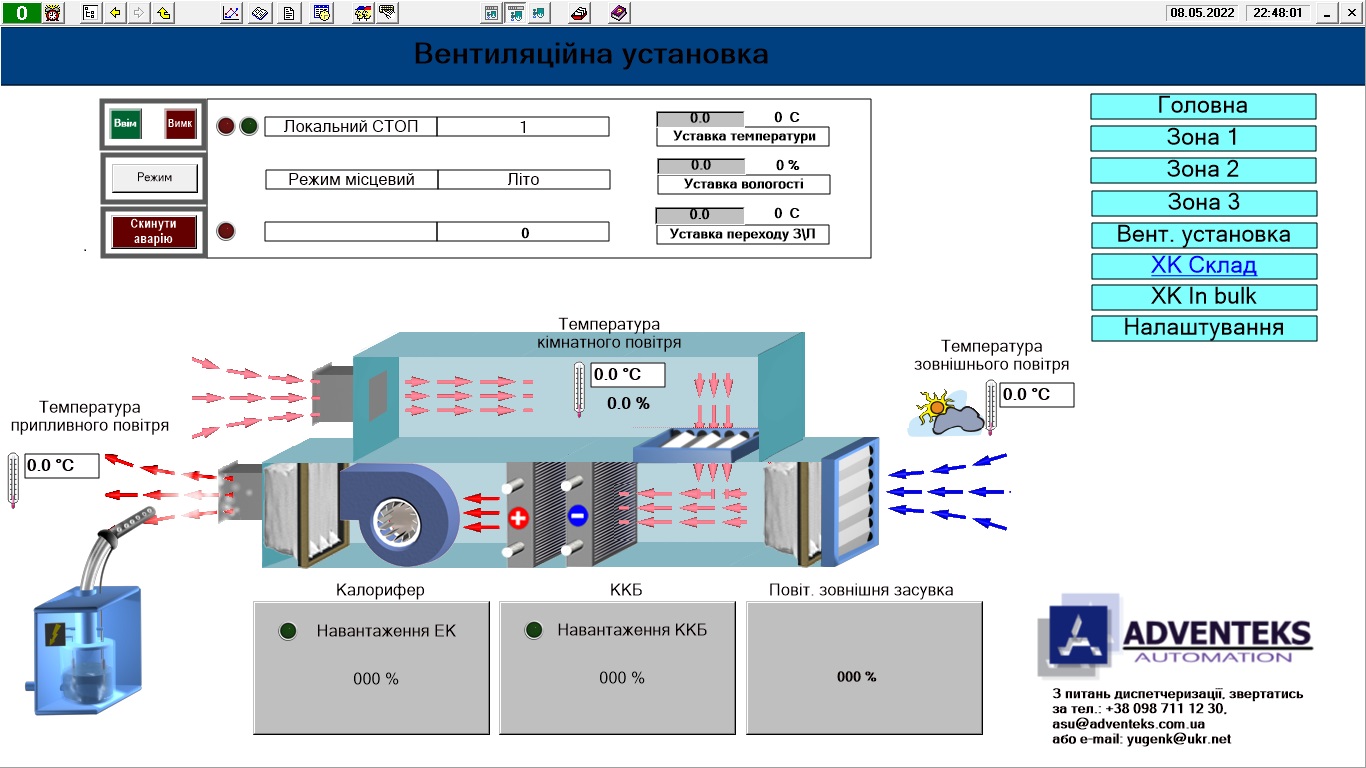

 Vent Valartin

На цьому вікні відображене зникнення зв’язку між сервером системи моніторингу та контролером керування вентиляцією.

Vent AlarmValartin

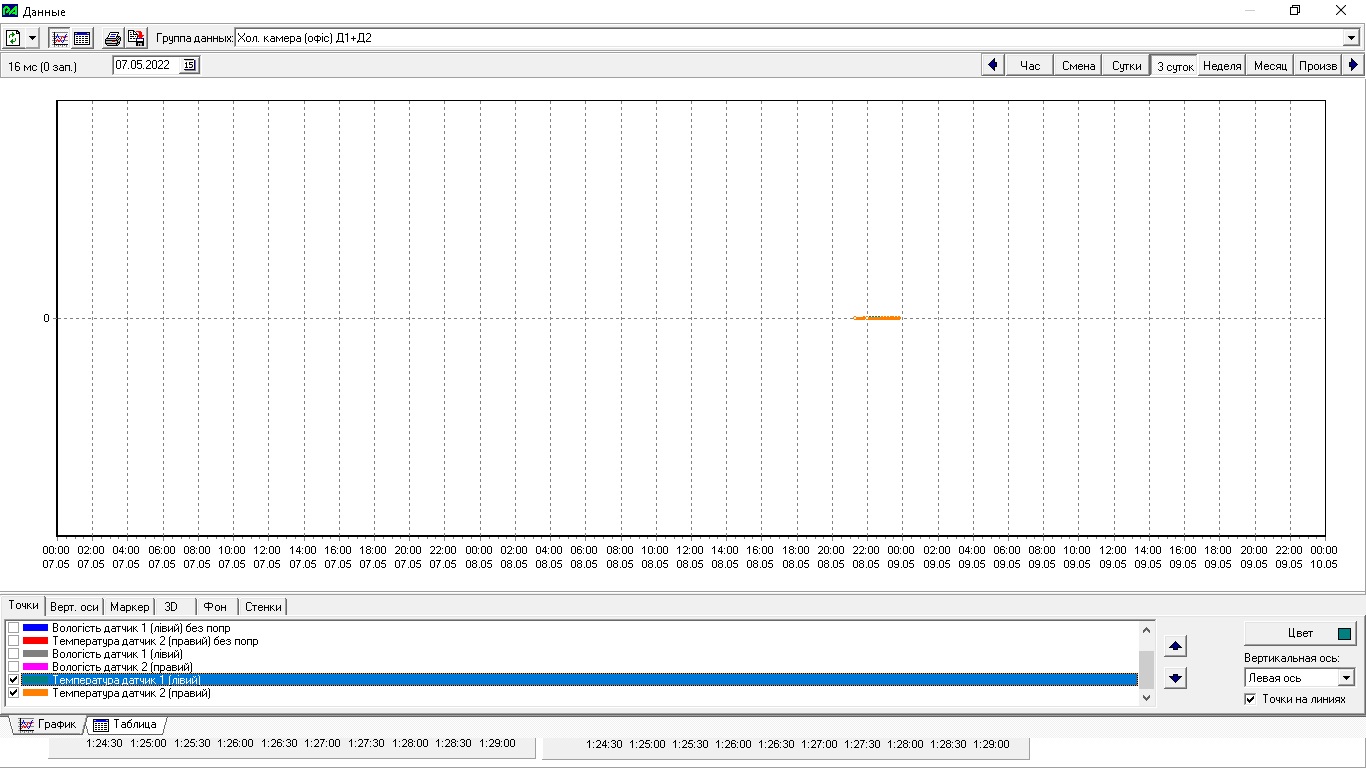

Вікно виклику відображення архівних параметрів Button History data

GrafHistoryValartin

   В цьому вікні можливо відображення архівних даних у вигляді графіків чи у табличному вигляді. Також можливо селекційно вибирати відображення параметрів, які необхідні. Ці параметри також можна роздрукувати, чи зберегти у файлі. Можна ще в цьому вікні форматувати відображення параметрів   графіків по горизонталі, та по вертикалі змінивши проміжки часу та діапазону величин параметрів відповідно.

Вікно відображення списку підготовлених звітів.

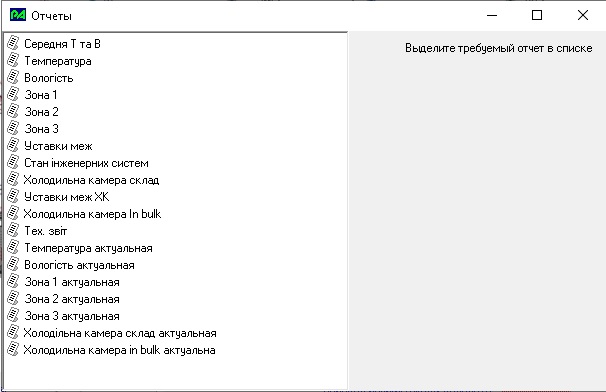

ReportValartin

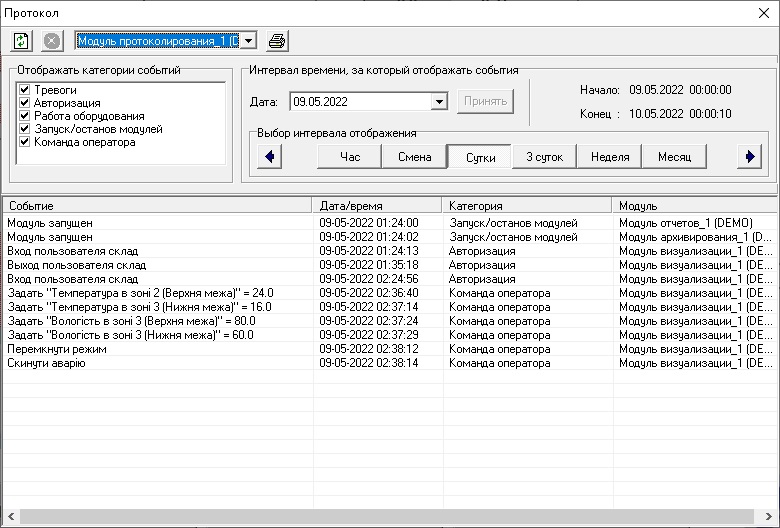

Вікно відображення протоколу роботи програмного комплексу, дій операторів, тривог, авторизації, робота обладнання, та інші.

ModulProtokolValartin
